LOIMEX Mesureur de cables modèles m20 Mesureur de cables modèles m20 Domaine d'utilisation
M20: Pour câbles et autres pièces à mesureuse de même genre de 1 à 20 mm de Ø. M20/S: Câbles métalliques et autres pièces à mesurer de même genre de 1 à 8 mm de Ø.

Construction
Poulie mesureuse de 1.000 mm. de circonférence sur roulement à billes.


Connect with Loimex

To learn more about our products and capabilities, or to get in touch with a Loimex representative, contact us today.

Contact us

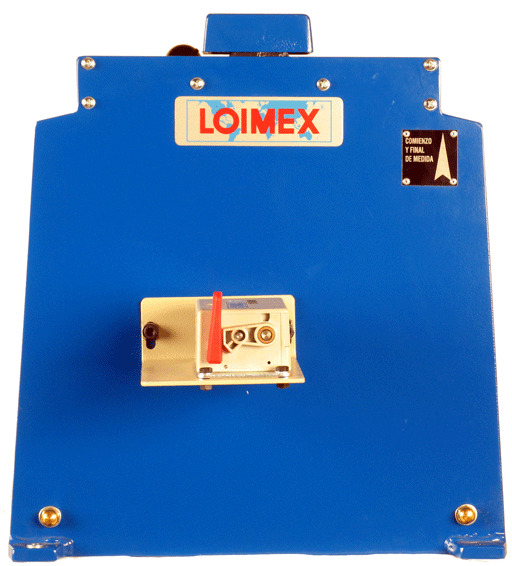

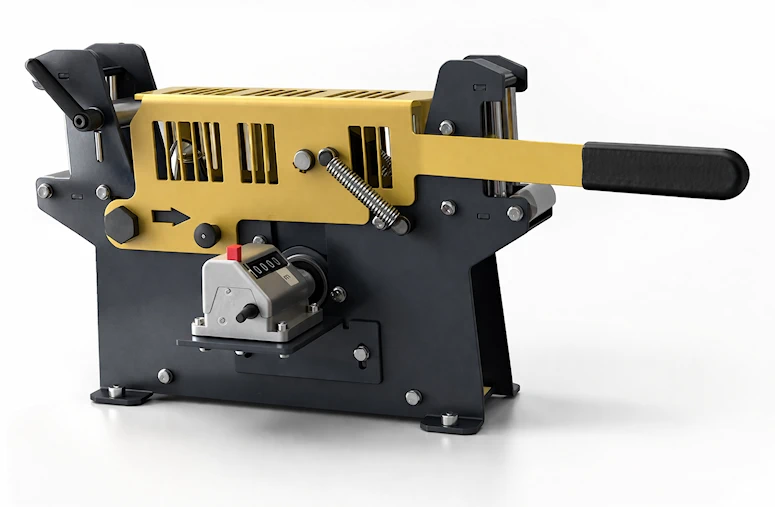

Mesureur de cables modèles m20 M20
Domaine d'utilisation
M20: Pour câbles et autres pièces à mesureuse de même genre de 1 à 20 mm de Ø. M20/S: Câbles métalliques et autres pièces à mesurer de même genre de 1 à 8 mm de Ø.

Construction
Poulie mesureuse de 1.000 mm. de circonférence sur roulement à billes. Guides
Guidage continu avec buses coniques pour passage tangentiel de la pièce à mesurer.

Système de pression
Rouleur presseur avec double traction à ressort caoutchouté avec revêtement protecteur. Fonctionnement au moyen du levier de commande sur crémaillère et pignon incorporés.

Compteur
Compteur à rouleaux avec indication courante de la measure. Plage de mesure 9.999,99 metres. Remise à 0 par pression du levier.

Emploi
La pièce à mesurer provenant du dispositif de débobinage passe par les boîtes de guidage jusqu'au repère indiqué tandis que le rouleau presseur est levé. Une fois le compteur remis à 0, on bobine la quantité souhaitée puis on coupe au repère indiqué.

Entretien
Il faut uniquemnet veiller à ce que la surface de la poulie mesureuse soit exempte de résidus de matière isolante.

Vérification
Cet appareil est vérifiable pour les mesures de précision.
M20
M40 M60 M80
Diamètre de câble 1 à 20mm 3 à 40mm 10 à 60mm 20 à 80mm
Capacité compteur 9.999,99 mts 9.999,99 mts 9.999,99 mts 9.999,99 mts
Compteur avec présélection
Précision ±0,5 % ±0,5 % ±0,5 % ±0,5 %
Pression de la roue 60N - 80N 230N - 275N 300N - 375N 475N
Câble en acier NO NO NO NO
Dimensions 360x200x400 mm 550x300x420 mm 700x360x600 mm 870x395x670 mm

Optionnel

SP-INKJET-EVO
l'impression dans le câble
Encre de l'imprimante pour imprimer directement sur le câble, type-INKJET-EVO SP.
Permet l'impression de logos sur l'image du câble, la mesure, les numéros de commande, etc.

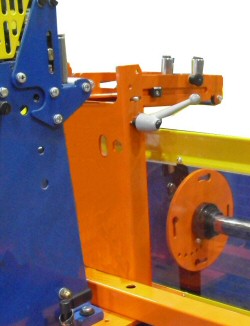

BR20
PL20
dancing arm for measurer M20
This cable tension controller device is installed on the entry of the cable measurer. It will maintain the minimal tension for a cable of Ø mm, and placed to the entry of the measurer
CD-TOUCH-MID3
Counter conforms MID homologation
Counter approved for mesuring instrument M.I.D. directive, with capacity up to 999,999,999 meters, color touch screen with record in memory of the measurements. Precision class III.
Features
  • Counter display with light, quantity pre-length, speed line and working indications.
  • Alarm and fault indication indicated on screen
  • Saves the measures in 9.999 records along with the date and hour of the measure.
  • For LOIMEX measures with perimeter wheel of 500mm or 1000mm
  • Speed configuration of 100 or 200 meters / minutes.
  • 5 outputs (FAULT, WARN, SLOW, STOP, ALARM)
  • 1 entry (RESET counter)
  • Conforms to WELMEC 7.2 standards. Examination certification Nº CH-MI009-16002-00
  • Power 24vdc (optional accessory CD-TOUCH-MID.PWR for 220V/110V 50-60Hz)
  • Can be installed to a measure or in a mast.
  • Approved for precision instrument (Directive 2004/32/EU)
